КТ-6000
Контакторы серии КТ-6000 рассчитаны на номинальное напряжение 380В переменного тока для работы в продолжительном, прерывисто-продолжительном и повторно-кратковременном режиме с частотой включения до 600 вкл/час.
По воздействию климатических факторов внешней среды контакторы изготавливаются для умеренного, тропического и холодного климата категорий размещения 3.
Основные технические характеристики КТ6000:
|
Род тока
|
переменный
|
|
Номинальное напряжение главных контактов, (В)
|
380 50Гц
|
|
Номинальный ток главных контактов, (А)
|
160
|
|
Номин. напряжение включ. катушек контакторов, (В)
|
220/380
|
|
Категория применения
|
АС4
|
|
Степень защиты
|
IP00
|

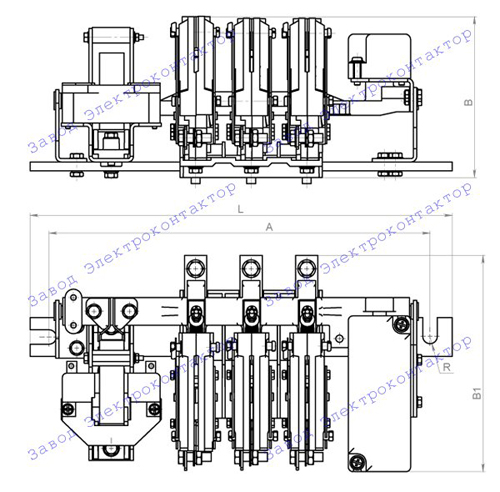

Внешний вид, габаритные, установочные и присоединительные размеры КТ6000:
|
Тип контактора
|
L, мм
|
А, мм
|
В, мм
|
В1, мм
|
R, мм
|
|
Двухполюсные
|
|||||
|
КТ-6012
|
316
|
274
|
194
|
195
|
5,5
|
|
КТ-6022
|
346
|
307
|
219
|
207
|
5,5
|
|
КТ-6032
|
374
|
335
|
255
|
230
|
5,5
|
|
КТ-6042
|
420
|
360
|
296
|
274
|
6,5
|
|
КТ-6052
|
469
|
404
|
349
|
334
|
8,5
|
|
Трехполюсные
|
|||||
|
КТ-6013
|
385
|
350
|
219
|
207
|
5,5
|
|
КТ-6023
|
380
|
343
|
175
|
195
|
6,5
|
|
КТ-6033
|
435
|
400
|
185
|
240
|
6,5
|
|
КТ-6043
|
500
|
440
|
250
|
270
|
6,5
|
|
КТ-6053
|
566
|
500
|
349
|
334
|
6,5
|
|
Четырехполюсные
|
|||||
|
КТ-6014
|
430
|
386
|
194
|
195
|
5,5
|
|
КТ-6024
|
473
|
433
|
419
|
407
|
5,5
|
|
КТ-6034
|
516
|
475
|
455
|
430
|
5,5
|
|
КТ-6044
|
581
|
540
|
496
|
474
|
7,5
|
|
КТ-6054
|
664
|
596
|
349
|
334
|
8,5
|
КТ-6600
Контакторы серии КТ-6600 открытого исполнения общего применения предназначены для включения и отключения приемников электрической энергии и рассчитаны на номинальное напряжение 380В переменного тока.
Основные характеристики:
- дугогастиельные камеры выполнены из асбестоцемена и оснащены специальной дополнительной дугогасительной системой, что значительно повышает эффективность гашения электрической дуги;
- в контакторах с номинальном током главных контактов свыше 200А применяются контакты с содержанием серебра;
- габаритный вес контакторов снижен, что значительно снижает затраты при транспортировке.
Технические характеристики
|
Наименование параметра
|
Значение
|
|||||
|
КТ6622
|
КТ6623
|
КТ6632
|
КТ6633
|
|||
|
Род тока
|
переменный
|
|||||
|
Номинальное напряжение главных контактов
|
380В 50Гц
|
|||||
|
Номинальный ток главных контактов
|
160А
|
200А, 250А
|
||||
|
Тип главных контактов
|
медные
|
серебросодержащие
|
||||
|
Число полюсов главной цепи
|
2
|
3
|
2
|
3
|
||
|
Максимально допустимая нагрузка на главных контактах
|
до 60кВт
|
до 75кВт,
до 100кВт
|
||||
|
Номинальное напряжение включ. катушек контакторов
|
100В, 127В, 220В, 380В
|
|||||
|
Категория размещения
|
АС-3
|
|||||
|
Степень защиты
|
IP00
|
|||||
|
Режим работы
|
продолжительный,
повторно-кратковременный ПВ 40%
|
|||||
|
Частота включения
|
до 600вкл/час
|
|||||
|
Климатическое исполнение и категория размещения
|
У3
|
|||||
|
Масса
|
7 (±1) кг
|
|||||

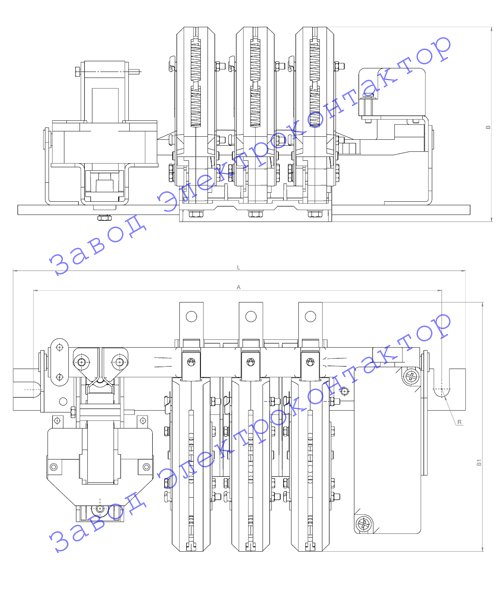

Внешний вид, габаритные и установочные размеры КТ6600
|
Тип контактора
|
L,мм
|
А, мм
|
В, мм
|
В1, мм
|
R, мм
|
|
Двухполюсные
|
|||||
|
КТ-6622, КТ-6632
|
380
|
343
|
165
|
210
|
6,5
|
|
Трехполюсные
|
|||||
|
КТ-6623, КТ-6633
|
380
|
343
|
165
|
210
|
6,5
|
