Толкатели электрогидравлические ТЭ-30
Предназначены для применения в качестве привода колодочных пружинных тормозов, а также других механизмов, служащих для механизации различных производственных процессов.
Толкатель электрогидравлический ТЭ-30 используется в тормозных механизмах (колодочных тормозах) ТКГ-160, ТКГ-200.
Гидротолкатели ТЭ-30 могут заменять устаревшие и снятые с производства гидротолкатели ТЭ-16, ТЭ-25, ТЭГ-16, ТЭГ-25, ТГМ-25.
Основные технические характеристики ТЭ-30:
Наименование параметра |
ТЭ-30 |
Среднее усилие подъема, Н
|
300
|
Развиваемое усилие подъема, Н
|
350
|
Ход штока, мм
|
35
|
Номинальная мощность двигателя, кВт
|
0,06
|
Номинальное напряжение питающей сети, В
|
380
|
Частота тока питающей сети, Гц
|
50
|
Число оборотов двигателя (синхронное), об/мин
|
2800
|
Масса рабочей жидкости, кг, не более
|
1,35
|
Масса толкателя, кг, не более
|
12,8
|

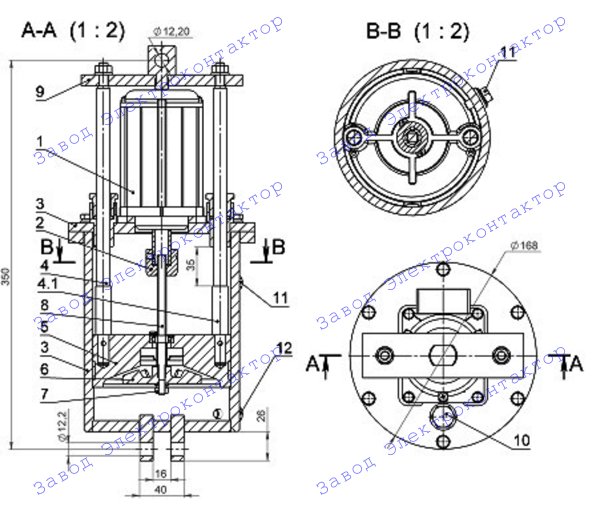

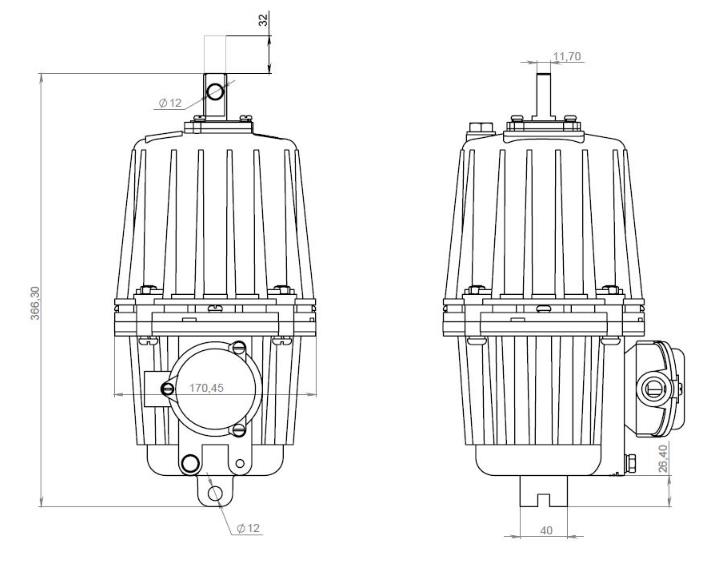

Внешний вид, габаритные, установочные и присоединительные размеры толкателя ТЭ30:
Конструкция гидротолкателя ТЭ-30 ЗАПАТЕНТОВАНА.
ВНИМАНИЕ! Заправка рабочей жидкостью осуществляется после установки толкателя на тормозной механизм при допустимом отклонении ± 15° от вертикали.
