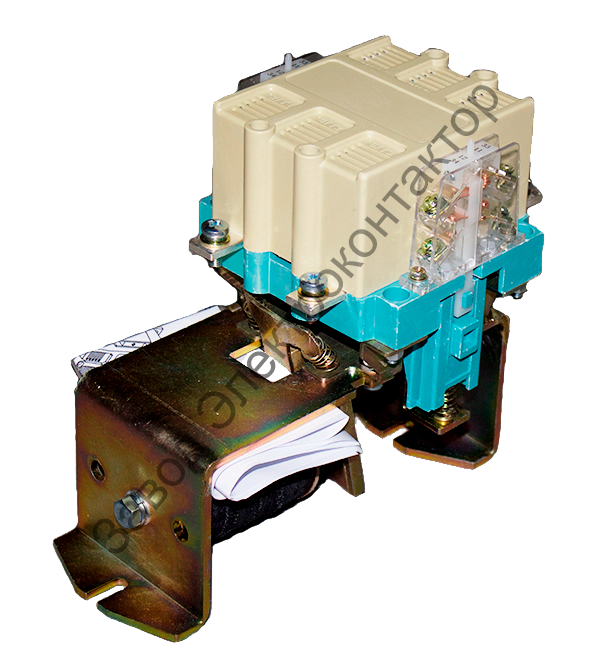

Контакторы серии МК 4-20
Предназначены для коммутации цепей постоянного тока и приводятся в действие электромагнитом постоянного тока. МК 4-20 применяются на подвижном составе рельсового транспорта, троллейбусах и в общепромышленных стационарных установках. Предназначены для коммутирования силовых электрических цепей и цепей управления постоянного и переменного тока.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ КОНТАКТОРА МК 4-20:
МК Х-ХХ Х Х3Х:
МК- серия;
Х- величина контактора в зависимости от номинального тока главной цепи: (1 - 40 А, 2 - 63 А, 3 - 100 А, 4 - 160 А;)
Х- количество замыкающих контактов;
Х- количество размыкающих контактов;
Х- модификация контактора:
Б - для привода высоковольтных выключателей,
Д - для лифтовых станций управления,
М - для подвижного состава;
Х- климатическое исполнение (У, УХЛ, Т);
3- категория размещения по ГОСТ;
Х- модификация контактора по коммутационной износостойкости: А, Б.
Технические характеристики
• Ток номинальный – 160А;
• Ток – постоянный;
• Рабочее напряжение номинальное – 1000В;
• Катушка управления – 220В;
• Страна производитель – Россия;
• Режим работы – повторно-кратковременный, продолжительный, кратковременный, прерывисто-продолжительный;
• Контактная схема – 2з+2р;
• Условия эксплуатации – в закрытых помещениях;
• Износостойкость механическая – 5 000 000циклов;
• Производство – г. Челябинск, ООО Завод Электроконтактор;
• Категория размещения – У3;
• Ток – постоянный;
• Монтаж способ – на рейках или на изоляционных/металлических заземленных панелях;
