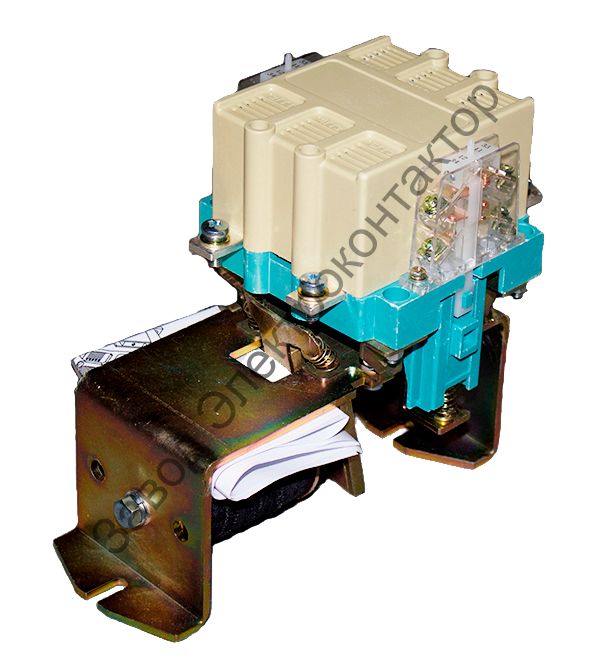

Предназначены для работы в силовых электрических цепях и цепях управления постоянного тока при напряжении до 220В постоянного тока (кроме контакторов МК1-20Д, МКЗ-20Д, МК1-30, МК2-30), до 1000 В постоянного тока (контакторы МК1-20М) и до 380 В переменного тока 50, 60 Гц общепромышленных установок, а также для коммутирования электрических цепей тепловозов и электровозов на напряжение 220 В постоянного тока.
Расшифровка МК, маркировка.
МК Х-ХХ Х Х3Х
МК - серия;
Х - величина контактора в зависимости от номинального тока главной цепи: (1 - 40 А, 2 - 63 А, 3 - 100 А, 4 - 160 А;)
Х - количество замыкающих контактов;
Х - количество размыкающих контактов;
Х - модификация контактора:
Б - для привода высоковольтных выключателей,
Д - для лифтовых станций управления,
М - для подвижного состава;
Х - климатическое исполнение (У, УХЛ, Т) по ГОСТ 15150-69;
3 - категория размещения по ГОСТ 15150-69;
Х - модификация контактора по коммутационной износостойкости: А, Б.
Технические характеристики
• Катушка управления – напряжением 220В;
• Ток номинальный - 40А;
• Напряжение номинальное тока постоянного - до 100В;
• Напряжение номинальное тока переменного – до 380В;
• Категория размещения – У3, Т3, УХЛ3;
• Напряжение номинальное вспом.контактов тока постоянного – 110/220В;
• Напряжение номинальное вспом.контактов тока переменного – 110/660В;
• Защита по IP – 00;
• Износостойкость механическая – 16 млн циклов;
• Внешних проводников присоединение – переднее присоединение;
• Мощность потребляемая – не больше 45Вт;
