Структура условного обозначения магнитных контакторов серии КМИ Х1 ХХ2 Х3 Х4., где:
Х1=1 для «1» -9А,12А;
ХХ2=09 цифровой код;
Х3=1 указатель на IP20;
Х4=0 - один замыкающий контакт

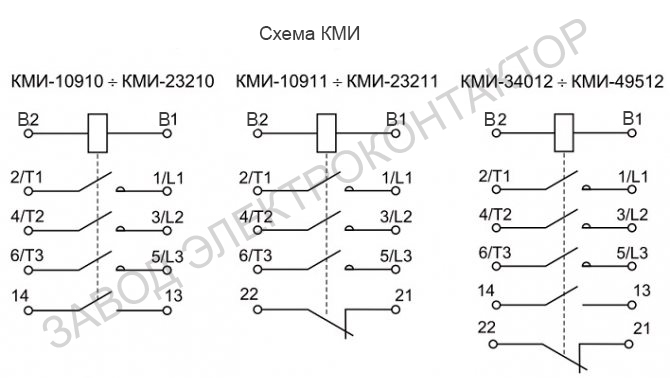

Схема КМИ электрическая, демонстрирующая работу контактора КМИ без теплового реле открытого исполнения IP20, приведена ниже, контактор снабжен тремя замыкающими контактами мостикового типа.
Технические характеристики
• Страна производитель – Россия;
• Ток номинальный – 9А;
• Серия товара – КМИ;
• Защита по IP – 20;
• Катушка управления – напряжением 380В;
• Производство – г. Челябинск, ООО Завод «Электроконтактор»;
• Исполнение – нереверсивный;
• Износостойкость – класс Б;
• Тепловое реле – отсутствует;
• Монтаж – din-рейка;
• Количество полюсов – 3 полюса;
• Мощность номинальная – 5,5 кВт;
• Род тока – переменный;
• Тип – модульный;
• Исполнение доп.контактов, количество – 2NO;
• Категория размещения – УХЛ4;
• Рабочие температуры – от +50 до -25С;
• Импульсное номинальное напряжение – 6кВ;
• Износостойкость механическая – 15 млн циклов;
Схема КМИ представлена ниже
