Щиты распределительные навесные группы ЩРН являются распределительными коробками / корпусами / монтажными щитками.
Основные параметры щитов ЩРН:
- выпускаются на 1 - 36 модулей,
- корпус из высококачественных огнестойких пластмасс,
- унифицированность для монтажа модульной аппаратуры (автоматов),
- тех. параметры модульных автоматических выключателей - номинальный ток до 100 А, напряжение до 240/440 В, AC 50/60 Гц,
- степень защиты IP 40,
- вид крепления - навесной,
- монтаж наружной установки,
- крепление на дин-рейку.
Основное предназначение:
- ввод и распределение электроэнергии,
- защита сетей напряжением 240/440В от токов перегрузки и короткого замыкания.
- облегчение установки и монтажа модульной аппаратуры,
- сборка и установка распределительных электрощитов.

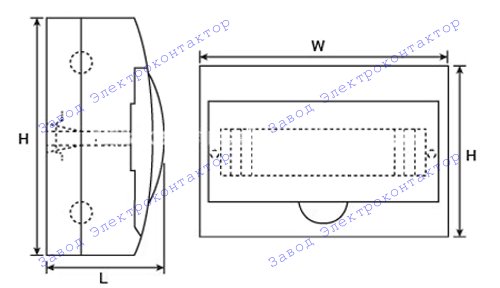

Размеры щитов ЩРН приведены в таблице и обозначены на чертеже:
|
Щит
|
W, мм
|
L, мм
|
H, мм
|
| ЩРН6 |
148
|
210
|
100
|
| ЩРН10 |
220
|
210
|
100
|
| ЩРН12 |
256
|
210
|
100
|
| ЩРН12З |
256
|
210
|
100
|
| ЩРН15 |
274
|
210
|
100
|
| ЩРН18 |
364
|
222
|
100
|
