Реле тока. Техническое описание

Максимальное токовое реле типа РЭО-401 предназначено для защиты от перегрузок и токов короткого замыкания электродвигателей постоянного тока и асинхронных электродвигателей с фазным ротором переменного тока при частоте сети 50 Гц.

Основные характеристики реле РЭО:

  • предназначены для работы в условиях вибраций и ударных сотрясений с частотой до 25 Гц при ускорении не более 0,7 g;
  • могут быть установлены как на металлической, так и на изоляционной плите или рейке;
  • крепление необходимо производить на вертикальной плоскости с допустимым отклонением не более 5° в любую сторону.

Технические характеристики реле РЭО:

Наименование параметра
Значение
Номинальный ток втягивающей катушки
6А, 10А, 16А, 25А, 40А, 63А, 100А, 160А, 250А, 320А
Изоляция рассчитана на напряжение
до 500 В
Ток, отключаемый контактами реле
не должен превышать 6 А
Сечение медного провода (для присоединения к контактам реле)
до 1,5 мм2
Механическая износостойкость (при условии соблюдения правил эксплуатации)
10000 циклов

Номинальный ток, А
Пределы регулирования тока срабатывания электромагнита, А
Диаметр выводной шпильки d, мм
320
420 - 1280
М12
250
325 - 1000
М12
160
210 - 640
М10
100
130 - 400
М8
63
82 - 252
М8
40
52 - 160
М6
25
33 - 100
М6
16
21 - 64
М6
10
13 - 40
М6
6
8 - 24
М6

Устройство и принцип работы реле РЭО (габарит 1):

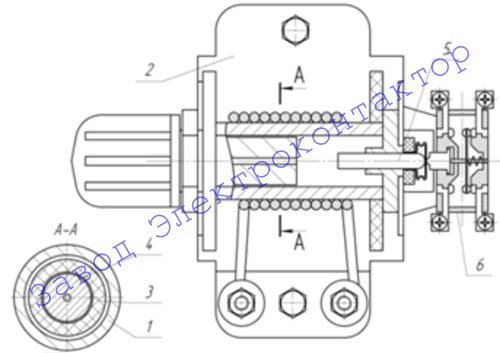

Реле РЭО-401 с гидравлическим торможением движения содержит обмотку управления (1), металлическую скобу (2), цилиндр с вязкой жидкостью (3), сердечник (4), контактную траверсу (5) и блок контактов (6).

При включении реле якорь втягивается внутрь катушки. Вязкая жидкость (масло) перетекает из одной части сосуда в другую, благодаря чему движение якоря реле замедляется. При подходе к верхнему положению - воздействует на контактную траверсу, размыкает контакты электрической блокировки и замыкает свободные нормально разомкнутые контакты.



Для сборки многополюсного реле РЭО401 в комплект поставки входит специальный кронштейн, обеспечивающий беспрепятственную установку реле на общей скобе.

Внешний вид, габаритные и установочные размеры реле РЭО-401 (габарит 1):

Реле РЭО ГОСТО-401 (габарит 2) состоит из нескольких электромагнитных систем реле и одного блок-контакта, собранных на общей скобе.

Устройство реле: винт (1), пружина (2), толкатель (4), скоба магнитопровода (5), втягивающая катушка (6), скоба (7), фиксирующий винт (8), трубка (10), якорь (11).

Внешний вид, габаритные и установочные размеры реле РЭО-ГОСТО-401 (габарит 2):
