Контроллер серии ККТ является кулачковым, многоступенчатым, многоцепным аппаратом с ручным управлением, используется для изменения схемы главной цепи двигателя, цепи возбуждения, для изменения сопротивлений, включенных в эти цепи. Посредством ручного управления рукояткой контроллера осуществляется вращение вала и замыкание и размыкание контактов.
Контроллеры ККТ-60А предназначены для перестроения схем электрических цепей или включенных в них электродвигателей.
В зависимости от конструкции контроллеры ККТ подразделяются на кулачковые, барабанные и плоские.
Технические характеристики
Вид контроллера |
Максимально допустимый токпри ПВ до 40%, А |
Номинальный ток, А |
Масса, кг |
Максимальная мощностьэлектродвигателя пр ПВдо 40%, кВт |
|
|
220В
|
380-500В
|
||||
|
ККТ-61А У2
|
100
|
63
|
15
|
22
|
30
|
|
ККТ-62А У2
|
100
|
2х22
|
2х30
|
||
|
ККТ-63А У2
|
75
|
11
|
15
|
||
|
ККТ-65А У2
|
100
|
--
|
30
|
||
|
ККТ-66А У2
|
75
|
--
|
22
|
||
|
ККТ-68А У2
|
100
|
50
|
80
|
||
|
ККТ-61А УХЛ2
|
100
|
22
|
30
|
||
|
ККТ-62А УХЛ2
|
100
|
2х22
|
2х30
|
||
|
ККТ-63А УХЛ2
|
75
|
11
|
15
|
||
|
ККТ-65А УХЛ2
|
100
|
--
|
30
|
||
|
ККТ-66А УХЛ2
|
75
|
--
|
22
|
||
|
ККТ-68А УХЛ2
|
100
|
50
|
80
|
||

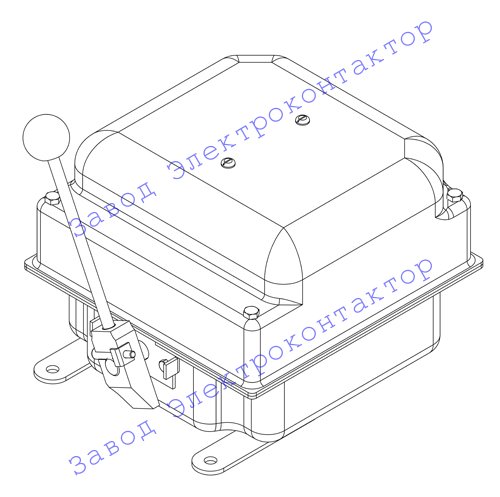

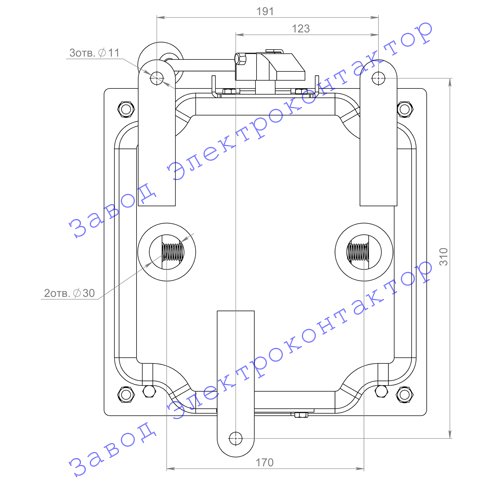

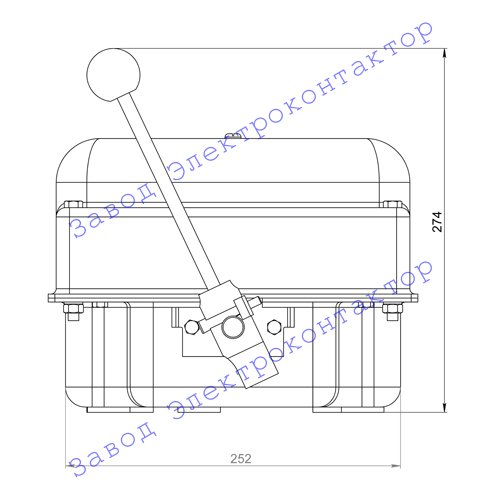

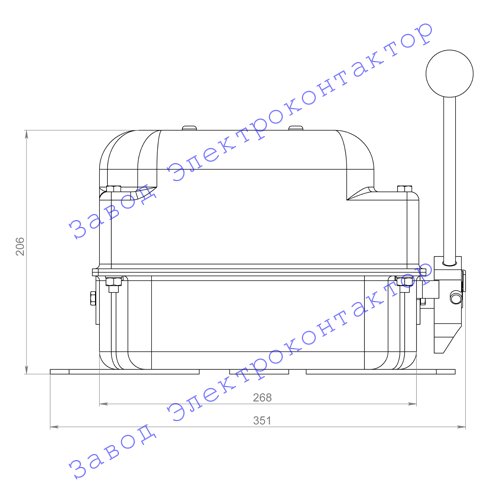

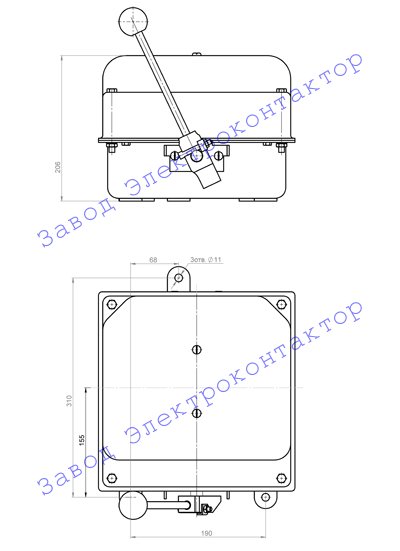

Внешний вид, габаритные, установочные и присоединительные размеры
