Командоаппараты серии КА
Gредназначены для автоматического дистанционного управления электроприводами в качестве путевых конечных выключателей, где требуется особая точность и надежность управления.
Командоаппараты КА рассчитаны для работы в цепях управления постоянного тока напряжением до 440В и переменного тока частоты 50, 60 Гц напряжением до 500В.
Технические характеристики
|
Тип аппарата
|
Цепи
|
Передаточное отношение
|
Расположение приводного вала
|
Вращение барабана
|
|---|---|---|---|---|
|
КА 4658-1 У2;Т2
|
5
|
1:1
|
С односторонним выходом вала
|
Реверсивное
|
|
КА 4658-3 У2;Т2
|
5
|
1:15
|
||
|
КА 4658-5 У2;Т2
|
5
|
1:30
|
||
|
КА 4658-6 У2;Т2
|
5
|
1:5
|
||
|
КА 4658-21 У2;Т2
|
5
|
1:1
|
С двухсторонним выходом вала
|
|
|
КА 4658-23 У2;Т2
|
5
|
1:15
|
||
|
КА 4658-25 У2;Т2
|
5
|
1:30
|
||
|
КА 4658-26 У2;Т2
|
5
|
1:5
|
||
|
КА 4024 У2; Т2
|
2
|
-
|
С односторонним выходом вала
|
|
|
КА 4044 У2;Т2
|
4
|
-
|
||
|
КА 4054 У2;Т2
|
6
|
-
|
||
|
КА 4048-1 У2;Т2
|
4
|
1:30
|
||
|
КА 4048-2 У2;Т2
|
4
|
1:5
|
||
|
КА 4058-1 У2;Т2
|
6
|
1:30
|
||
|
КА 4058-2 У2;Т2
|
6
|
1:5
|
Основные характеристики:
- режим работы - продолжительный;
- степень защиты оболочек от воздействия окружающей среды:
- для командоаппаратов серий КА4000, КА4100, КА4200 - IР30,
- для командоаппаратов сери КА4600 - IР55.
Условия эксплуатации:
- окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры командоаппаратов в недопустимых пределах;
- рабочее положение командоаппаратов в пространстве:
- серия КА4000, КА4100 - горизонтальное, с креплением на горизонтальном основании;
- серия КА4200 - вертикальное, с креплением на вертикальном основании;
- серия КА4600 - вертикальное, с креплением на горизонтальном основании.
Допускается отклонение от рабочего положения не более 5° в любую сторону.
Командоаппараты серии ЭК
Предназначены для дистанционного управления аппаратами электротехнических устройств электроприводов экскаваторных установок.
Командоаппарат ЭК рассчитан наработу при напряжении до 440В постоянного тока; до 500В переменного тока, частотой 50 и 60Гц.
Командоаппараты ЭК выпускаются в ручном исполнении (ЭК - 8200А) и в ножном исполнении (ЭК - 8250А).
Технические характеристики
|
Наименование параметра
|
Значение
|
|---|---|
|
Напряжение постоянного тока
|
440В
|
|
Напряжение переменного тока
|
500В
|
|
Частота переменного тока
|
до 60Гц
|
|
Номинальный ток
|
10А
|
|
Режим работы
|
ПВ 40%
|
|
Степень защиты
|
IР20
|
|
Климатическое исполнение
|
У2
|

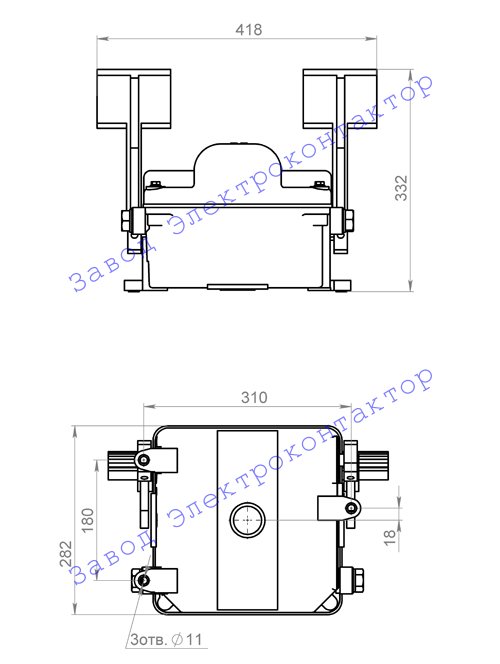

Внешний вид, габаритные и установочные размеры командоаппарата серии ЭК-8250 (ЭК8252, ЭК8257):
