Рама ТКГ-160

Рама ТКГ-160

Представляет собой механическую часть кранового колодочного гидравлического тормоза ТКГ160.

Особенности конструктивного исполнения предполагают установку гидравлического толкателя в качестве привода.

Производитель: Завод "Электроконтактор".

При комплектации механизма гидравлическим приводом в виде толкателя ТЭ-30 устройство является тормозом ТКГ-160.

Рама (как и тормоз) укомплектована двумя износостойкими тормозными колодками высокого качества. Поэтому тормоз называется двухколодочным.

Тормозные устройства ТКГ используются для остановки и удержания валов грузоподъемных машин и механизмов в заторможенном состоянии, при неработающем двигателе.

Изделия имеют широкую область применения в различных механизмах разного рода оборудования - таких, как подъемно-транспортное, металлургическое, дорожно-строительное, складское и др.

Зачастую размеры тормозных механизмов ТКГ унифицированы, но могут быть и отличия у разных производителей.

Технические характеристики Рама ТКГ-160

• Страна производитель – Россия;
• Производство – г. Челябинск, ООО Завод «Электроконтактор»;
• Тормозной расчетный момент – 100 Нм;
• Диаметр шкива тормозного – 160 мм;
• Толкатель – ТЭ-30;
• Ход штока – 32 (50) мм;
• Время наложения колодок – не менее 0,2 с;

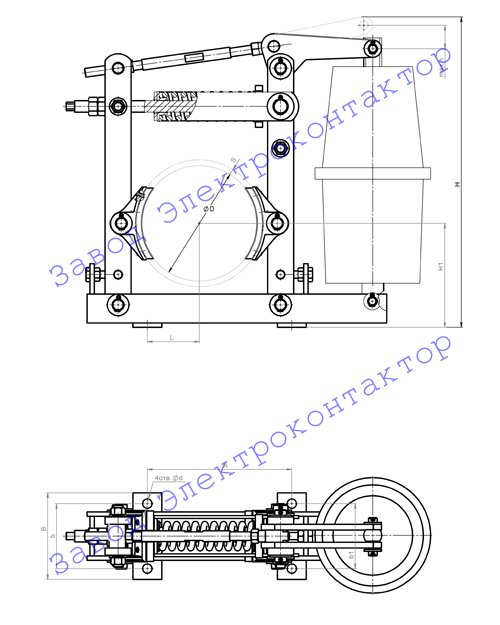

Размеры ТКГ-160 обозначены на чертеже:

Габаритные и установочные размеры, мм
