Командоаппарат КА-4188 4 (1:1)

Командоаппараты кулачковые КА-4188-4

Предназначены для авто­матического управления электрическими приводами посто­янного и переменного тока путем переключения вторичных цепей контакторов, пускателей, цепей автоматики, телемеха­ники и т. д.; напряжением до 440 В постоянного тока и 380 В переменного тока, частотой 50 гц.

Широкий спектр передаточных соотношений (от 1:1 до 1:30), надежная фиксация замкнутого и разомкнутого состоя­ния контактов, возможность привода от независимого элек­тродвигателя постоянного тока, позволяет устанавливать эти аппараты для контроля положения технологического обору­дования. Аппараты расчитаны главным образом для работы на предприятиях тяжелой и горнометаллургической про­мышленности. Командоаппараты КА-4600 применяется в качестве путевого выключателя на механизмах сталкивателей слитков на слиткоподачах блюмингов, на приводах меха­низмов толкателей слябов и т.д. Специфическое применение командоаппаратов, конечно, не ограничивает их установку в схемах автоматического управления других электроприводов.

Аппараты КА-4188-4 расчитаны главным образом для работы на предприятиях тяжелой и горнометаллургической про­мышленности. Командоаппараты КА-4600 применяется в качестве путевого выключателя на механизмах сталкивателей слитков на слиткоподачах блюмингов, на приводах меха­низмов толкателей слябов и т.д. Специфическое применение командоаппаратов, конечно, не ограничивает их установку в схемах автоматического управления других электроприводов.

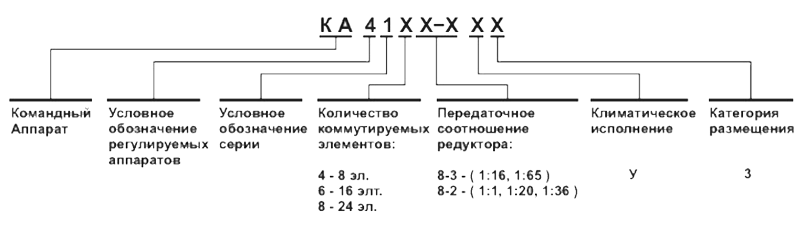

Структура условного обозначения командоаппаратов серии КА4100

Технические характеристики

Командоаппараты КА-4188-4 состоят из кулачкового барабана, контактной панели, вала, сталь­ного корпуса. Ввод контрольного кабеля осуществляется через специальные отверстия в корпусе, снабженное герметичным уплотнительным соединением. Командоаппараты серии КА4000, КА4100, КА4200 и КА4600 рассчитаны для ревер­сивной работы со скоростью вращения барабана до 60 об/мин. Режим работы командо­аппаратов продолжительный или повторно-кратковременный при относительной про­должительности включения не более 60%, допускается кратковременная (до 5 минут) работа со скоростью вращения барабана до 150 об/мин. Общее количество В/О не дол­жно превышать 1200 в час. Присоединительные зажимы командоаппаратов допускают присоединение по одно­му проводнику сечением от 1,5м2 до 4 мм2, или двух проводников сечением до 2,5 мм2. Сопротивление изоляции сухих и чистых командоаппаратов > 10 MOM .
