Командоаппарат КА-4058-2

Командоаппарат КА-4058-2
Цена: 13580 руб. с НДС

Командоаппараты КА-4058-2

Предназначены для авто­матического управления электрическими приводами посто­янного и переменного тока путем переключения вторичных цепей контакторов, пускателей, цепей автоматики, телемеха­ники и т. д.; напряжением до 440 В постоянного тока и 380 В переменного тока, частотой 50 гц.

Широкий спектр передаточных соотношений (от 1:1 до 1:30), надежная фиксация замкнутого и разомкнутого состоя­ния контактов, возможность привода от независимого элек­тродвигателя постоянного тока, позволяет устанавливать эти аппараты для контроля положения технологического обору­дования. Аппараты расчитаны главным образом для работы на предприятиях тяжелой и горнометаллургической про­мышленности. Командоаппараты КА-4600 применяется в качестве путевого выключателя на механизмах сталкивателей слитков на слиткоподачах блюмингов, на приводах меха­низмов толкателей слябов и т.д. Специфическое применение командоаппаратов, конечно, не ограничивает их установку в схемах автоматического управления других электроприводов.

Аппараты расчитаны главным образом для работы на предприятиях тяжелой и горнометаллургической про­мышленности. Командоаппараты КА-4600 применяется в качестве путевого выключателя на механизмах сталкивателей слитков на слиткоподачах блюмингов, на приводах меха­низмов толкателей слябов и т.д. Специфическое применение командоаппаратов, конечно, не ограничивает их установку в схемах автоматического управления других электроприводов.

Структура условного обозначения командоаппаратов серии КА-4058-2

( с односторонним выходом вала)

Технические характеристики

Командоаппараты состоят из кулачкового барабана, контактной панели, вала, сталь­ного корпуса. Ввод контрольного кабеля осуществляется через специальные отверстия в корпусе, снабженное герметичным уплотнительным соединением. Командоаппараты серии КА4000, КА4100, КА4200 и КА4600 рассчитаны для ревер­сивной работы со скоростью вращения барабана до 60 об/мин. Режим работы командо­аппаратов продолжительный или повторно-кратковременный при относительной про­должительности включения не более 60%, допускается кратковременная (до 5 минут) работа со скоростью вращения барабана до 150 об/мин. Общее количество В/О не дол­жно превышать 1200 в час. Присоединительные зажимы командоаппаратов допускают присоединение по одно­му проводнику сечением от 1,5м2 до 4 мм2, или двух проводников сечением до 2,5 мм2. Сопротивление изоляции сухих и чистых командоаппаратов> 10 MOM

Условия эксплуатации

Командоаппараты расчитаны для работы на высоте над уровнем моря не более 2000 м, при температуре окружающего воздуха от - 30°С до + 40°С. Рабочее положение в пространстве: - командоаппаратов серии КА4000 и КА4100 - вертикальное (±5): - командоаппараты серии КА4600 - на горизонтальном основании (±5).

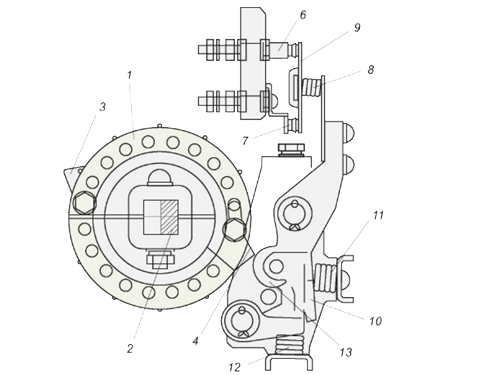

Принцип действия контактной системы командоаппаратов

Контактная рейка состоит из набора подвижных контактов поз. 8- 9, отключающих рычагов поз.10 и пружин поз.11 и 12. Включающий кулачок поз. 4 при вращении барабана дохо­дит до ролика поз. 13, и нажимая на него, поворачивает палец контактный поз.8. Подвижный кон­такт поз.9 замыкает цепь. Отклю­чающий рычаг поз. 10 под действием пружины поз. 12 входит в вырез пальца контактного поз.8 и удерживает последний во включенном состоянии. При дальнейшем вращении барабана отключающий кулачек поз. 3 подходит к ролику поз.13 и, отключающего рычага поз. 10 и, нажимая на него, отключает последний. При этом отключающий рычаг поз. 10, выходя из выреза поворотного пальца поз.8 освобождает последний, который поворачиваясь под действием пружины поз.11 вокруг своей оси, размыкает контакты по 6 и 7. Нормально на каждой шайбе барабана устанавливается по одному включающему и одному отключающему кулачку. Допускается установка до 3-х включающих и 3-х отключающих кулачков, при этом скорость циклов "включено-отключено" не превышает 1800 в час.
