Толкатель электрогидравлический ТЭ-200
Предназначен для применения в качестве привода колодочных пружинных тормозов, а также других механизмов, служащих для механизации различных производственных процессов.
Технические характеристики толкателя ТЭ-200:
Наименование параметра |
ТЭ-200 |
|
Среднее усилие подъема, Н
|
2000
|
|
Развиваемое усилие подъема, Н
|
2200
|
|
Ход штока, мм
|
60
|
|
Номинальная мощность двигателя, кВт
|
0,55
|
|
Номинальное напряжение питающей сети, В
|
380
|
|
Частота тока питающей сети, Гц
|
50
|
|
Число оборотов двигателя (синхронное), об/мин
|
2800
|
|
Масса рабочей жидкости, кг, не более
|
1,8
|
|
Масса толкателя, кг, не более
|
18
|

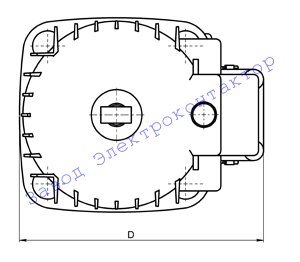

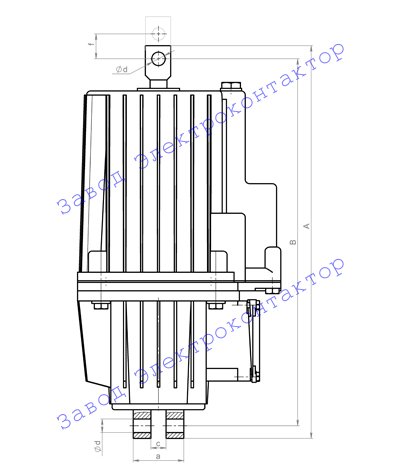

Внешний вид, габаритные, установочные и присоединительные размеры ТЭ-200:
Тип толкателя |
Величина, мм |
||||||
|
B
|
A
|
f
|
d
|
c
|
a
|
D
|
|
|
Гидротолкатель ТЭ-200
|
565
|
610
|
60
|
20
|
40
|
90
|
260
|
ВНИМАНИЕ! Заправка рабочей жидкостью осуществляется после установки толкателя на тормозной механизм при допустимом отклонении ± 15° от вертикали.
