Путевой выключатель типа ВП-15 (производитель Завод "Электроконтактор") - коммутирующий электроаппарат в прочном защитном корпусе, предназначение которого заключается в управлении эл. цепями, с воздействием упорами в определенных точках пути, где движение контролируемого объекта должно быть изменено, или возникает необходимость сообщения о достижении объектом заданного положения.
Основные места установки изделия - электроприводы кранов, лебёдок и другие подъёмно-транспортные механизмы.
Параметры и характеристики эл. цепей: переменный ток напряжением до 660В, частота 50 и 60 Гц, постоянный ток напряжением до 440В.
Маркировка и расшифровка обозначений выключателя ВП-15Х-21Х1-Х2Х3Х4-Х5-Х6.Х7:
- ВП - выключатель путевой,
- 15 - номер серии,
- К - индекс модернизации,
- 21 - номинальный ток (10А),
- Х1 - группа коммутационной износостойкости:
- для выключателей полумгновенного действия (А - 2,5х1000000 циклов; Б - 1000000 циклов; В - 250000 циклов),
- для выключателей прямого действия (А - 4,0х1000000 циклов; Б - 2000000 циклов; В - 40000 циклов), - Х2 - количество коммутируемых цепей (полюсов),
- Х3 - обозначение привода (где 1 - толкатель; 2 - толкатель с роликом; 3 - толкатель с роликом (селективный привод),
- Х4 - способ крепления и ввод проводников (где 1 - базовое крепление; резьбовой неуплотненный ввод),
- Х5 - степень защиты,
- Х6 - климатическое исполнение и категория размещения,
- Х7 - исполнение по количеству и сочетанию контактов-
- для выключателей полумгновенного действия:
1 - 1 замыкающий,
2 - 1 размыкающий,
3 - 1 замыкающий + 1 размыкающий;
- для выключателей прямого действия:
6 - 1 замыкающий,
7 - 1 размыкающий,
8 - 1 замыкающий + 1 размыкающий.
Значения тех. характеристик ВП15:
|
Наименование параметра
|
Значение
|
|
Номинальный ток
|
10А
|
|
Номинальное рабочее напряжение переменного тока
|
до 660В
|
|
Номинальное рабочее напряжение постоянного тока
|
до 440В
|
|
Контактная группа
|
1з+1р
|
|
Усилие прямого срабатывания
|
не более 30H
|
|
Ввод внешних проводов
|
через гермоввод (сальник MG20х1,5)
|
|
Вид переключающего устройства
|
- полумгновенного действия,
- прямого действия |
|
Степень защиты
|
IP54
|
|
Климатическое исполнение и категория размещения
|
У2
|
Конструктивное исполнение толкателя (привода):
|
Исполнение
|
Тип привода
|
|

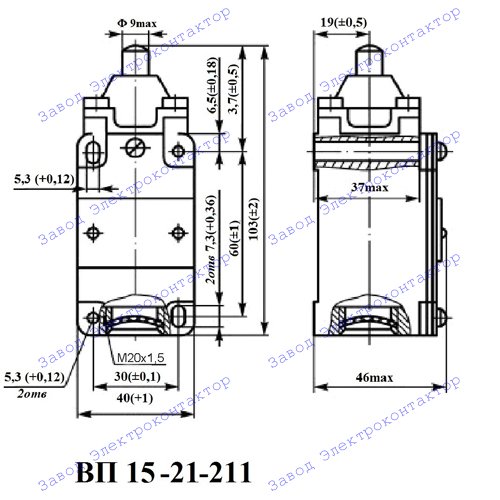

ВП-15-21-211
|
Толкатель
|
|

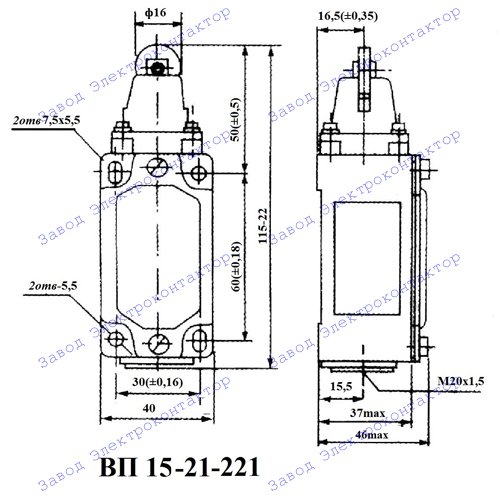

ВП-15-21-221
|
Толкатель с роликом
|
|

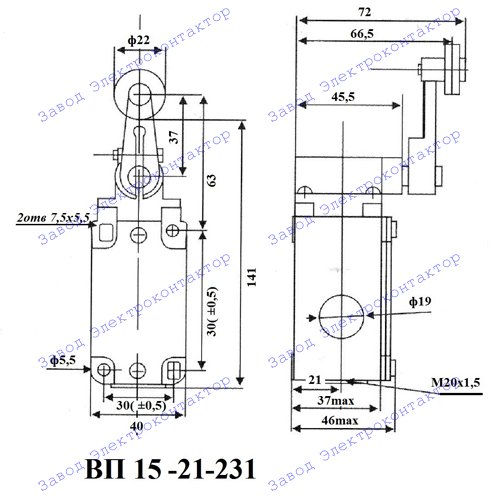

ВП-15-21-231
|
Рычаг с роликом
|
Внешний вид, габаритные, установочные и присоединительные размеры:
