Базовая конструкция выключателей Э (Электрон) на номинальные токи до 6300А включает в себя выключатели типов в Э-16 и Э-25.
Все автоматы данной категории оснащены электродвигательным (можно также встретить название - моторный) типом привода, это обуславливает возможность осуществление дистанционного запуска аппарата.
Параметры цепей электричества: номинальное напряжение постоянного тока до 440В, переменного тока до 660В, частота 50 или 60 Гц.
Структурные обозначения выключателей Э-Х1-Х2 Х3 следует читать так:
- Э - серия (Э - Электрон);
- Х1 - величина (16, 25);
- Х2 - типоисполнение по способу установки (С - стационарный, В – выдвижной);
- Х3 - климатическое исполнение и категория размещения.
Данные технических характеристик
|
Наименование параметра
|
Значение
|
|||
|
Э16
|
Э25
|
|||
|
Тип исполнения
|
выдвижной
|
стационарный
|
выдвижной
|
стационарный
|
|
Вид привода
|
электродвигательный
|
|||
|
Номинальный ток
|
1600А, 2000А
|
1600А, 2000А, 2500А
|
||
|
Номинальное напряжение
|
до 660В переменного тока, до 440В постоянного тока
|
|||
|
Частота
|
50, 60 Гц
|
|||

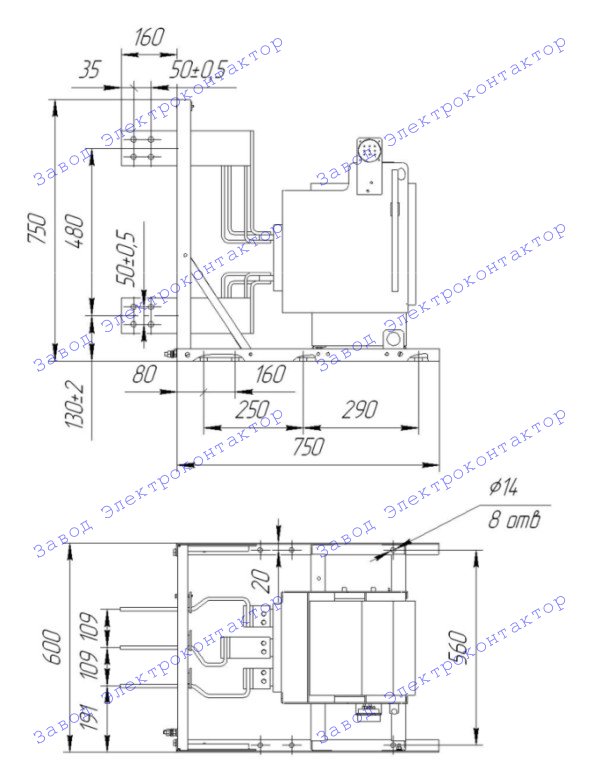

Внешний вид, габаритные, установочные и присоединительные размеры выдвижных выключателей Э16, Э25:

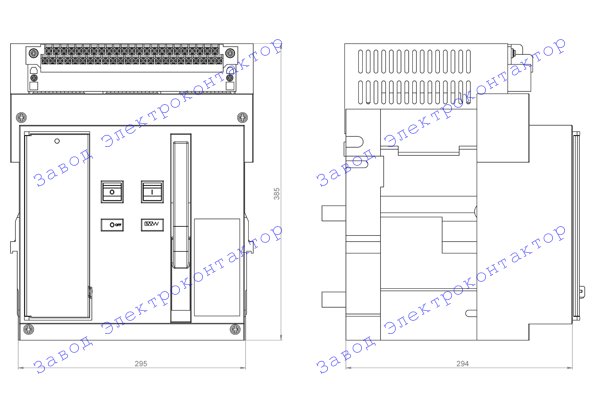

Внешний вид, габаритные, установочные и присоединительные размеры стационарных выключателей Э16, Э25:
Примечание:
размещая в производство заказ покупателя важно указать требуемые параметры, такие как: исполнение, величину номинального тока, номинальное напряжение автомата, привод, тип подводимых проводников, климатическое исполнение.
