Выключатели модульные. Техническое описание

АД-ХХ

Выключатель АД - быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков.

Особенности аппарата АД:

  • сохраняет работоспособность при пониженном напряжении сети (до 50В);
  • обладает высокой механической износостойкостью;
  • предусмотрена индикация срабатывания от дифференциального тока.

Автомат АД обеспечивает три вида защиты:

  • защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
  • предотвращение пожаров вследствие протекания токов утечки на землю;
  • защиту от перегрузки и короткого замыкания.

Технические характеристики

Наименование параметра
Величина
Номинальное напряжение переменного тока
UB - 230//400В
Частота
50Гц
Номинальный ток (In)
16, 20, 25, 32, 40, 50, 63А
Номинальный отключающий дифференциальный ток (IDn)
30мА
Тип
АС
Номинальная отключающая способность
4500А
Характеристика
С - 5...10 Iн
Климатические исполнения и категория размещения
УХЛ3, У3
Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями
IP20 – оболочки выключателей;
IP00 – мест прис. внеш.  контактов.
ВА-4729

Выключатели автоматические серии ВА47-29 - электрические коммутационные аппараты, снабженные двумя системами защиты от сверхтока: электротепловой и электромагнитной, с взаимосогласованными характеристиками.

Автоматы ВА4729 предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания (сверхтоков), а также для осуществления оперативного управления участками электрических цепей.

Технические характеристики ВА-4729:

Наименование параметра
Значение
Номинальное напряжение переменного тока
до 380В
Частота тока
50Гц
Номинальное напряжение постоянного тока
220В
Номинальный ток
6, 10, 16, 20, 25, 32, 40, 50, 63 А
Число полюсов
1, 2, 3, 4
Степень защиты
IP20 - оболочки выключателей;
IP00 – мест  для присоединения внешних проводников и  контактов
Климатическое исполнение и категория размещения
У3

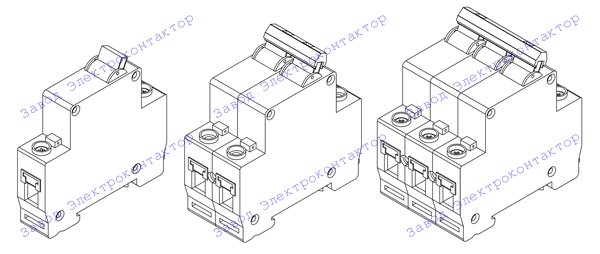

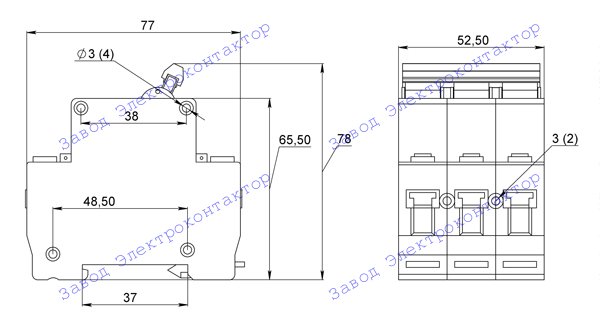

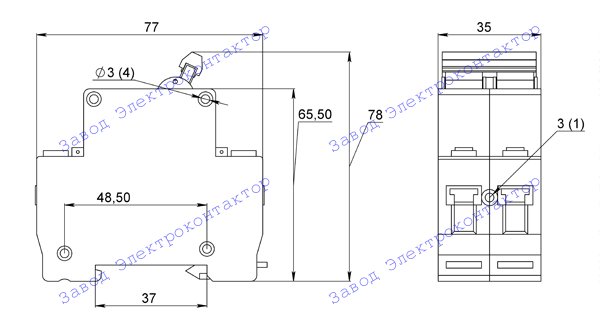

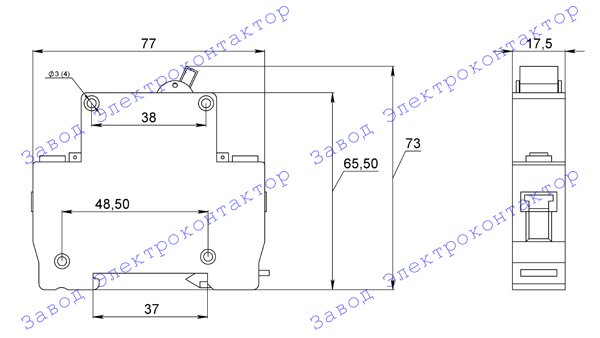

Внешний вид, габаритные, установочные и присоединительные размеры ВА4729 (ВА-4729):
