Выключатели путевые контактные (ВПК) предназначены для коммутации электрических цепей управления переменного напряжения до 660В, частоты 50(60)Гц и постоянного напряжения до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
Принцип работы
Рабочее положение выключателей в пространстве – любое. При нажатии на приводной элемент происходит перемещение траверсы, несущей подвижные контакты мостикового типа. В результате происходит переключение контактов. При снятии усилия с приводного элемента возвратная пружина возвращает систему в исходное положение.
Технические характеристики
|
Тип выключателя
|
Напряжение, В
|
Номин. ток, А
|
Механ. износостойкость,
млн. циклов
|
Степень защиты IP
|
Коммутац. износостойк., циклов В/О, млн. раз
|
||
|
перем.
|
пост.
|
||||||
|
Перем. ток
|
Пост. ток
|
||||||
|
ВПК ГОСТО-2010
|
660
|
440
|
10
|
10
|
65
|
1,50
|
0,30
|
|
ВПК ГОСТО-2110
|
660
|
440
|
10
|
10
|
65
|
1,5
|
0,30
|
|
ВПК ГОСТО-2111
|
660
|
440
|
10
|
10
|
65
|
1,50
|
0,30
|
|
ВПК ГОСТО-2112
|
660
|
440
|
10
|
10
|
65
|
1,50
|
0,30
|

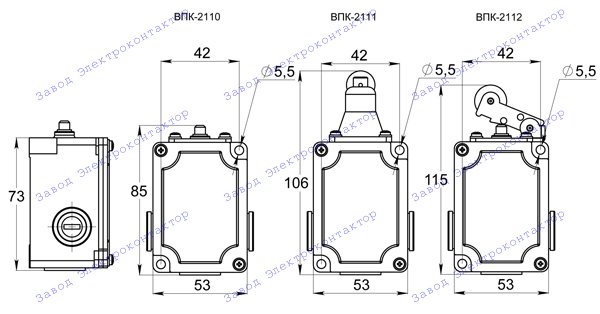

Внешний вид, габаритные, установочные и присоединительные размеры ВПК (габарит 1):

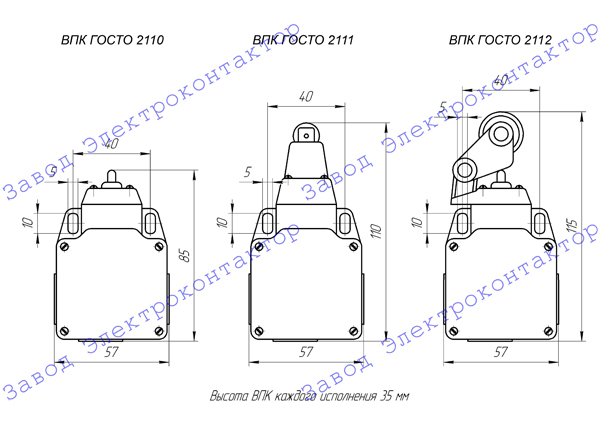

Внешний вид, габаритные, установочные и присоединительные размеры ВПК (габарит 2):
