Выключатели концевые (ВК) ГОСТО предназначены для применения в электрических цепях управления переменного тока напряжением до 660В частотой 50-60Гц и постоянного тока напряжением до 440В.
Срабатывание выключателя происходит под воздействием управляющих упоров (кулачков) в определенных точках пути контролируемого объекта (подвижного механизма).
Технические характеристики
| Наименование параметра | Величина | |
|---|---|---|
|
Номинальное
напряжение, В
|
постоянный ток
|
110,220,440
|
|
переменный ток 50-60Гц
|
220,380,660
|
|
|
Номинальный ток, А
|
16
|
|
|
Усилие срабатывания выключателя, Н, не более
|
80
|
|
|
Усилие возврата выключателя, Н, не более
|
2
|
|
|
Рабочий ход привода, градусов
|
14
|
|
|
Время срабатывания выключателя, с, не более
|
0,04
|
|
|
Конструктивное исполнение
|
рычаг с роликом
|
|
|
Степень защиты
|
IР54
|
|
|
Количество и состояние контактов
|
1 «З» + 1 «Р»
|
|
|
Периодичность включений в час, не более
|
600
|
|
|
Механическая износостойкость,млн..циклов ВО, не менее
|
16
|
|
|
Коммутационная износостойкость, млн.циклов ВО, не менее
|
Б(биметаллические контакты)-1
|
|
|
Режим работы
|
повторно-кратковременный
|
|

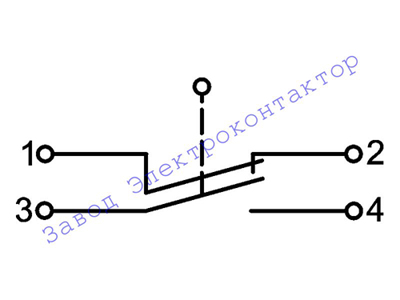

Электрическая схема
Эксплуатация выключателей должна производиться согласно «Правилам технической эксплуатации электроустановок потребителей» и «Правилам техники безопасности при эксплуатации электроустановок потребителей».
