Выключатели автоматические предназначены включать, проводить в течение нормированного времени и отключать токи при нормированных и ненормальных условиях в цепи, таких как короткое замыкание, перегрузки, недопустимые снижения напряжения.
При выборе автоматического выключателя следует обратить внимание на следующие характеристики выключателя:
- Номинальный ток автоматического выключателя (Iн).
- Номинальное напряжение (В).
- Предельная коммутационная способность.
- Уставка по току срабатывания.
- Число полюсов главной цепи (1-полюсные; 2-полюсные; 3-полюсные; 4-полюсные).
- Комплектация выключателя расцепителями (с тепловым расцепителем, c электромагнитным расцепителем, c термомагнитным; с независимым расцепителем, c полупроводниковым расцепителем). Конструкция автоматического выключателя может предусматривать установку нескольких видов расцепителей одновременно.
- Наличие свободных контактов (с контактами; без контактов).
- Способ присоединения внешних проводников (с задним присоединением; с передним присоединением; с универсальным присоединением - передним и задним).
- Вид установки (выкатные с втычными контактами; стационарные).
- Вид исполнения отсечки (селективные, неселективные).
- Вид привода (ручной; электропривод).
ВА-5545
Внешний вид, габаритные, установочные и присоединительные размеры ВА5545 (ВА-5545):
ВА-57ХХ (ВА-5731. ВА-5735. ВА-57ф35. ВА-5739)
Автоматические выключатели серии ВА57 предназначены для проведения тока в нормальном режиме и отключения тока при КЗ, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 в сутки) оперативных включений и отключений электрических цепей. Рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 690В переменного тока частотой 50 и 60 Гц.
Тип расцепителя - тепловой и электромагнитный.
Структура условного обозначения выключателей ВА-57-Х-Х1Х2Х3Х4Х5Х6 Х7 Х8 Х9 Х10:
- ВА 57 - серия выключателя;
- Х - номинальный ток выключателя (где "31"-до 100А, "35"-до 250А, "39"-630А);
- Х1 - исполнение выключателя по числу полюсов на переменном токе и напряжению на постоянном токе (где "3"- три полюса переменного тока);
- Х2 - исполнение максимальных расцепителей тока в комбинации по зоне защиты (где "4"- с расцепителями тока короткого замыкания и расцепителями тока перегрузки);
- Х3Х4 - исполнение по наличию дополнительных сборочных единиц и их комбинациям (где "00" - отсутствуют);
- Х5 - вид привода и способ установки выключателя (где "1" - ручной привод, стационарное исполнение);
- Х6 - исполнение по дополнительным механизмам (где "0" - отсутствуют);
- Х7 - номинальный ток расцепителей выключателя;
- Х8 - уставка расцепителей тока короткого замыкания (при наличии в маркировке);
- Х9 - номинальное напряжение и род тока главной цепи (до 690 АС для выключателей переменного тока - при наличии в маркировке);
- Х10 - климатическое исполнение и категория размещения (У3, УХЛ3).
Технические характеристики автоматов ВА5731, ВА5735, ВА57Ф35, ВА5739:
|
Тип выключателя
|
Номинальные токи (In), А
|
Токовые уставки максимальных расцепителей тока
короткого замыкания (А), при переменном токе
|
|
|
ВА5731
|
|
6,3
|
3, 5, 7, 8, 9, 10, 12, 15
|
|
10
|
|||
|
16
|
|||
|
20
|
|||
|
25
|
|||
|
31,5
|
|||
|
40
|
|||
|
50
|
|||
|
ВА5735
|
63
|
||
|
80
|
|||
|
100
|
|||
|
|
125
|
||
|
160
|
|||
|
200
|
|||
|
ВА5739
|
250
|
||
|
|
320
|
||
|
400
|
|||
|
630
|
|||
|
ВА57Ф35
|
63
|
||
|
80
|
|||
|
100
|
|||
|
125
|
|||
|
160
|
|||
|
200
|
|||
|
250
|
|||
ВА-5731
Выключатели автоматические ВА5731 (ВА57-31) предназначены для проведения тока в нормальном режиме и отключения тока при коротком замыкании, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 30 в сутки) оперативных включений и отключений электрических цепей.
Автоматы ВА5731 рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 380В переменного тока частотой 50 и 60 Гц и до 220В постоянного тока.
Технические характеристики ВА5731:
|
Наименование параметра
|
Значение
|
|
Исполнение
|
340010
|
|
Номинальное напряжение переменного тока (U)
|
380В
|
|
Номинальный ток (In)
|
10, 16, 20, 25, 31.5, 32, 40, 50, 63, 80, 100 А
|
|
Климатическое исполнение и категория размещения
|
УХЛ3 и У3
|
|
Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями
|
IP20 – оболочки выключателей;
IP00 – мест для присоединения внешних проводников и контактов.
|
Внешний вид, габаритные, установочные и присоединительные размеры ВА5731 (6,3-63А):
Внешний вид, габаритные, установочные и присоединительные размеры ВА5731 (80А, 100А):
ВА-5735
Выключатели серии ВА5735 - токоограничивающие аппараты с высокой коммутационной способностью, расчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 660В переменного тока частоты 50 и 60 Гц.
Автоматы ВА-5735 выпускаются в 3 габаритах.

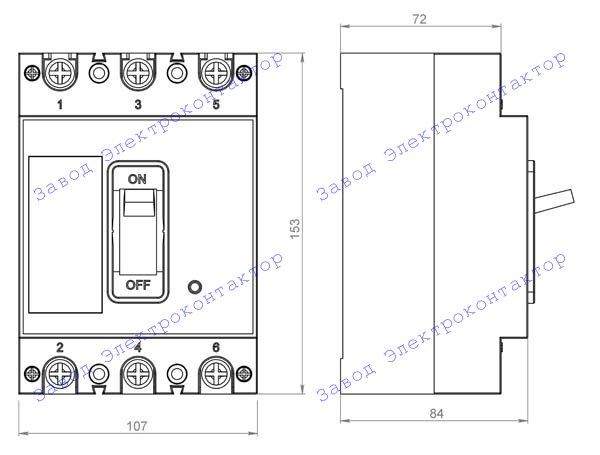

Внешний вид, габаритные, установочные и присоединительные размеры ВА5735 (габарит 1):

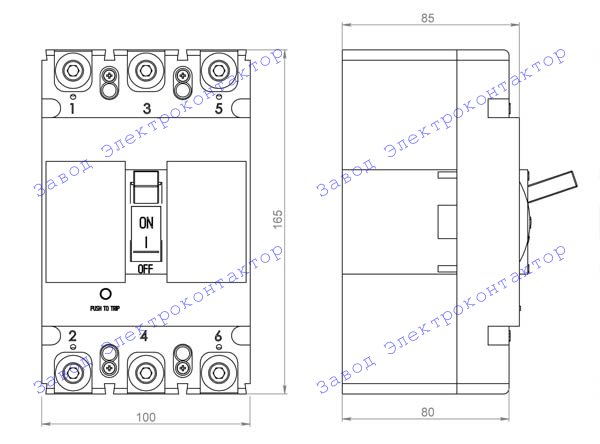

Внешний вид, габаритные, установочные и присоединительные размеры ВА5735 (габарит 2):
Внешний вид, габаритные, установочные и присоединительные размеры ВА5735 (габарит 3):
ВА-5739
Выключатели серии ВА-57-39 предназначены для защиты проведения электрического тока в нормальных условиях и автоматического отключения при токах перегрузки, токах короткого замыкания, при недопустимых снижениях напряжения в сетях переменного тока напряжением до 660В и сетях постоянного тока напряжением 440В.

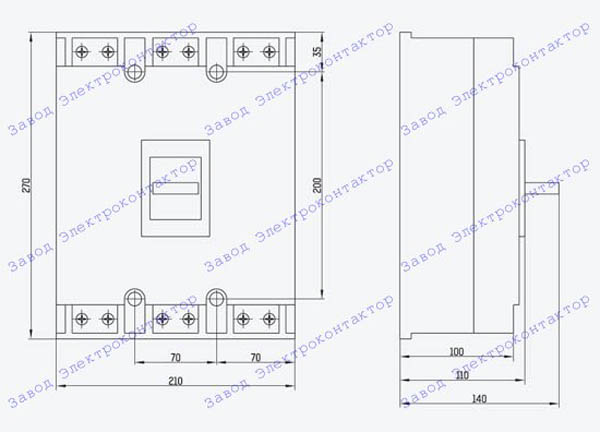

Внешний вид, габаритные, установочные и присоединительные размеры ВА5739:
