Автоматические выключатели АЕ предназначены для эксплуатации в электрических цепях напряжением до 660В переменного тока частотой 50-60Гц, и до 400В постоянного тока.
Технические характеристики АЕ
|
Тип
|
Номинальный ток, А
|
Номинальное напряжение, В
|
Число полюсов
|
Ток уставки
|
Климатическое исполнение
|
|
АЕ2046
|
6,3 10, 16, 25, 40, 50, 63
|
380, 660
|
3
|
10 Iн
|
ГОСТ 15150
|
|
АЕ2056
|
63, 80, 100
|
380, 660
|
3
|
10 Iн
|
ГОСТ 15150
|
|
Наименование параметра, размерность
|
АЕ-2046
|
АЕ-2056
|
АЕ-2063
|
АЕ-2066
|
|
Тип
|
Трехполюсные автоматические выключатели
|
|||
|
Категория
|
А
|
А
|
А
|
А
|
|
Число полюсов
|
3
|
3
|
3
|
3
|
|
Номинальное напряжение переменного тока частоты 50-60 Гц, В
|
~660
|
660
|
660
|
660
|
|
Номинальное напряжение постоянного тока, В
|
400
|
400
|
400
|
400
|
|
Токовые уставки максимальных расцепителей тока короткого замыкания (А), при переменном токе (ток отсечки)
|
10, 12
|
10, 12
|
10, 12
|
10, 12
|
|
Номинальный ток выключателя, А
|
0,63-63
|
40-100
|
40-250
|
40-250
|
|
Номинальный ток расцепления, А
|
0,6-63
|
40-100
|
40-250
|
40-250
|
|
Коммутационная износостойкость, циклов ВО
|
10000
|
10000
|
10000
|
10000
|
|
Ширина, мм (габаритная)
|
76
|
90
|
105
|
105
|
|
Высота, мм (габаритная)
|
136
|
155
|
165
|
165
|
|
Глубина, мм (габаритная)
|
77
|
85
|
105
|
105
|
Внешний вид, габаритные и установочные размеры АЕ2046, АЕ2056:
|
Тип выключателя
|
Величина, мм
|
|||||
|
АЕ-2046
|
А
|
В
|
С
|
d
|
N
|
M
|
|
136
|
76
|
77
|
4,3
|
25
|
117
|
|
|
АЕ-2056
|
150
|
92
|
86
|
4,5
|
30
|
129
|

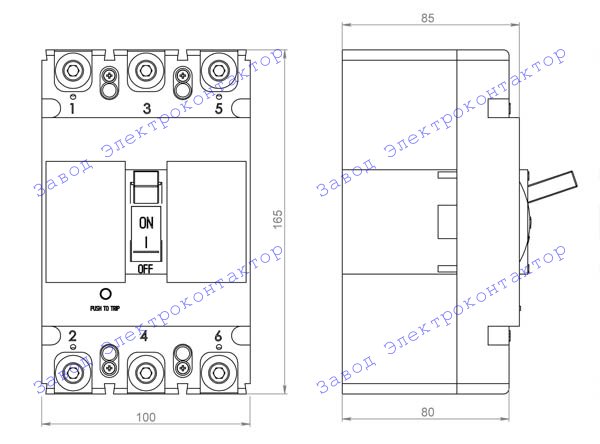

Внешний вид, габаритные и установочные размеры АЕ-2063, АЕ-2066:
Габарит 1
Габарит 2
