Пускатели электромагнитные серии ПМЛ применяются в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором переменного напряжения до 380 В частоты 50 и 60 Гц.
При наличии трехполюсных тепловых реле серий РТЛ пускатели ПМЛ осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Технические характеристики пускателей ПМЛ
|
Наименование параметра
|
Значение
|
|
Номинальный ток
|
10А, 12А, 25А, 32А, 40А, 65А, 95А
|
|
Номинальное напряжение главной цепи
|
~ ток U до 380В, 50-60 Гц
|
|
Катушка управления
|
24В, 36В, 42В, 110В, 220В, 380В, 50-60Гц
|
|
Вспомогательные контакты
|
в зависимости от комплектации
|
|
Тепловое реле
|
в зависимости от комплектации
|
|
Реверс (реверсивный пускатель)
|
в зависимости от комплектации
|
|
Способ крепления
|
винтовой, DIN рейка
|
|
Режим работы
|
повторно-кратковременный ПВ 40%
|
|
Степень защиты
|
- IР00, IР20 (открытые) - для установки в отапливаемых помещениях на панелях, в закрытых шкафах и других местах, защищенных от попадания воды, пыли и посторонних предметов,
- IP40 (в оболочке) - для установки внутри неотапливаемых помещений, в которых окружающая среда не содержит значительного количества пыли и исключено попадание воды на оболочку пускателя,
- IP54 (в оболочке) - для внутренних и наружных установок в местах, защищенных от непосредственного воздействия солнечного излучения и атмосферных осадков
|
|
Климатические исполнения и категория размещения
|
У3
|

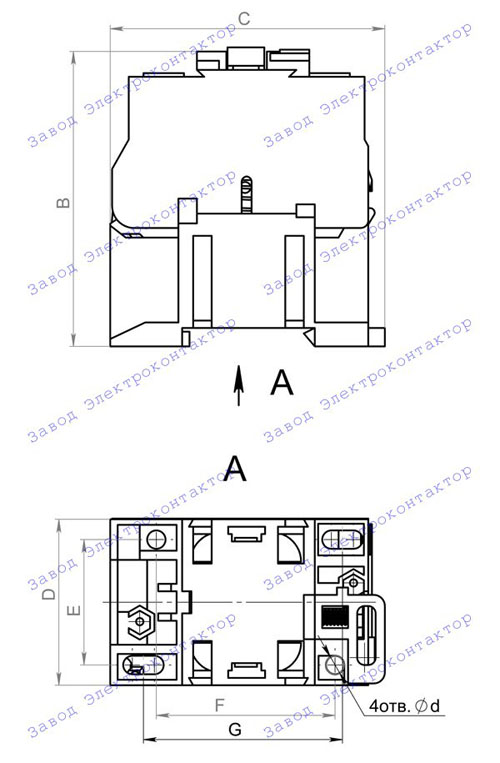

Внешний вид, габаритные, установочные и присоединительные размеры пускателей ПМЛ:
|
Тип пускателя
|
В, мм
|
С, мм
|
D, мм
|
Е, мм
|
F, мм
|
G, мм
|
d, мм
|
|
ПМЛ-1100
|
80
|
75
|
45
|
34
|
48
|
54
|
5
|
|
ПМЛ-2100
|
93
|
83
|
56
|
40
|
50
|
55
|
5
|
|
ПМЛ-3100
|
100
|
83
|
56
|
40
|
50
|
55
|
5
|
|
ПМЛ-4100
|
112
|
98
|
76
|
40
|
108
|
-
|
6
|
|
ПМЛ-5100
|
120
|
122
|
86
|
40
|
108
|
-
|
6
|
