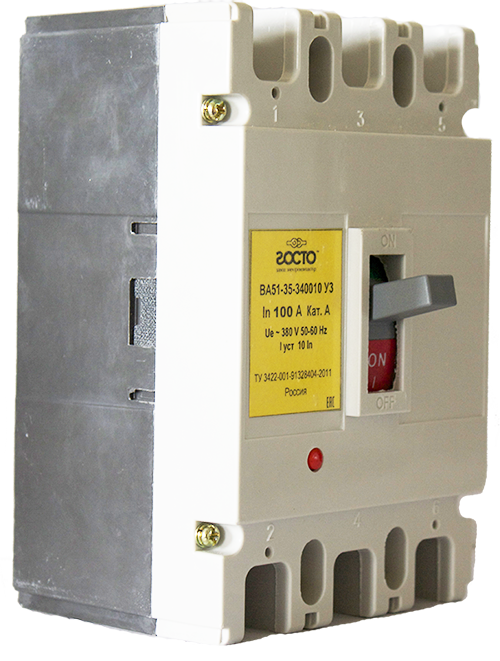

Назначение автоматических выключателей ВА5135
Выключатели ВА5135 применимы в электросетях АС, частоты 50, 60 ГЦ напряжением до 690 В и DC до 440В.
Автоматические выключатели служат для:
Включение/отключений электросетей.
Защитаэлектролиний от перегрузок
Защита электролиний от коротких замыканий.
Технико-эксплуатационные характеристики приведены ниже:
| Наименование параметра | Значение |
| Количество полюсов | 3 |
| Номинальный ток, А | 125 |
| Рабочий диапазон температур | от -40 до +50 |
| Климатическое исполнение | У3/УХЛ3/У2/УХЛ2 |
| Степень защиты, IP | 00/20 |
| Номинальное напряжение, В | 380/660 |
| Род тока | переменный/постоянный |
| Категория применения | АС-3 |
| Наличие расцепителей | магнитный, тепловой. |
| Подключение | винт, монтажная панель |
В комплект прилагается набор зажимов для крепления токоведущих шин через наконечник.
Геометрические и установочные параметры
| Габаритные размеры | Значение |
| Установочные размеры | Высота - 16,5 см Ширина - 10,5 см Глубина - 8,5 см |
| Рекомендованное сечение проводников для гибкогоалюминиевого кабеля | 50 мм |
| для гибкогомедного кабеля | 35 мм |
| для жестких медных проводников | 15х3 мм |
| для жестких алюминиевых проводников |
15х3 мм |
Дополнительная комплектация может предусматривать:
- Независимый расцепитель НР АС 220/АС 380/DC220/DC 380.
- Вспомогательные контакты .
- Ручной привод дляудобства оперирования.
- Электромагнитный привод
- Комплект зажимов согласно запроса заказчика.
Страна происхождения: Россия.
Завод изготовитель: Завод Электроконтактор.
Гарантия производителя: 1 год.
