Командоконтроллер ККП 1224
Командоконтроллеры ККП предназначены для дистанционного электрического управления аппаратами комплектных низковольтных устройств в крановых электроприводах постоянного и переменного тока поворотно-кратковременного режима.
Конструкция ККП-1224 позволяет применять как с корпусными деталями, так и без них (например, для встраивания в пульты).
Технические характеристики
Командоконтроллер состоит из основания, отлитого из алюминиевого сплава; кулачкового барабана и коммутационных элементов. Кулачковый барабан представляет собой стальной вал с закрепленными на нем пластмассовыми фасонными шайбами, который вращается в шариковых подшипниках. Коммутационное устройство командоконтроллера имеет пластмассовую рейку, на которой крепятся неподвижные контакты, рычаги с подвижными контактами и пружины. Зажимы для внешних присоединений расположены на внешней стороне рейки. Поворот кулачкового барабана осуществляется с помощью рукоятки, насаженной на выходящий из основания конец вала. Ввод провода в контроллеры осуществляется через отверстия в основании.
| Степень защиты | IP20 |
| Климатическое исполнение | У2, УХЛ2, Т2 |
| Охлаждение | стественное |
| Напряжение | до 440В постоянного тока; до 500В переменного тока с частотой до 60 Гц |
| Номинальный ток | 25А |
| Включаемый ток | 50А при переменном напряжении до 500В; 25А при постоянном напряжении до 440В |
| Отключаемый ток | 25А при переменном напряжении до 500В; 2,5/2,0/0,5А при постоянном напряжении 110/220/440В |
| Масса | не более 9 кг |
Структура условного обозначения
ККП-1ХХХ Х2
ККП - контроллер кулачковый постоянного тока;
1 - серия;
Х - тип используемой рукоятки (1 - нормальная; 2 - грейферная);
ХХ - порядковый номер исполнения по схеме;
Х2 - климатичское исполнение (У) и категория размещения 2 по ГОСТ 15543 и ГОСТ 15150

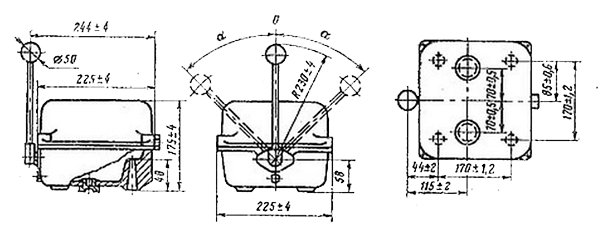

Габаритные размеры
