Контроллер ККП-1102
Командоконтроллеры ККП предназначены для дистанционного электрического управления аппаратами комплектных низковольтных устройств в крановых электроприводах постоянного и переменного тока поворотно-кратковременного режима.
Технические характеристики
Командоконтроллер состоит из основания, отлитого из алюминиевого сплава; кулачкового барабана и коммутационных элементов. Кулачковый барабан представляет собой стальной вал с закрепленными на нем пластмассовыми фасонными шайбами, который вращается в шариковых подшипниках. Коммутационное устройство командоконтроллера имеет пластмассовую рейку, на которой крепятся неподвижные контакты, рычаги с подвижными контактами и пружины. Зажимы для внешних присоединений расположены на внешней стороне рейки

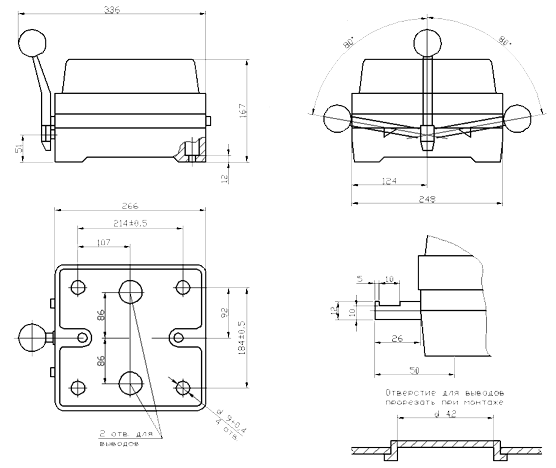

Схема
