Командоконтроллер ЭК-8209
Предназначен для дистанционного управления аппаратами электротехнических устройств электроприводов экскаваторных установок.
Командоконтроллеры ЭК-8209 - рассчитаны на ручное управление. Контроллер ЭК обеспечивает работу при напряжении: до 440 В постоянного тока; до 500 В переменного тока, частотой 50 и 60 Гц. Каждый командоконтроллер ЭК имеет 6 электрических цепей.
Структура условного обозначения.
ЭК - Х Х Х Х У2
1 2 3 4 5 6
1. экскаваторный командоконтроллер;
2. условное обозначение серии по конструктивному решению;
3. условное обозначение количества кулачковых элементов: 2 – шесть кулачковых элементов; 3 – двенадцать кулачковых элементов.
4. тип привода: 0 – ручной; 5 – ножной.
5. порядковый номер по таблице включений;
6. климатическое исполнение(У) и категория размещения(2)
Краткие технические характеристики
Наименование |
Ток продолжительного режима при переменном напряжении до 500В, А |
Включаемый ток, А |
Отключаемый ток, А |
Степень защиты |
||||
| при переменном напряжении до 500В | при постоянном напряжении до 440В | при переменном напряжении до 500В | при постоянном напряжении, В | |||||
| 110 | 220 | 440 | ||||||
| ЭК-8209 | 10 | 50 | 25 | 16 | 2,5 | 1,5 | 0,5 | IP20 |

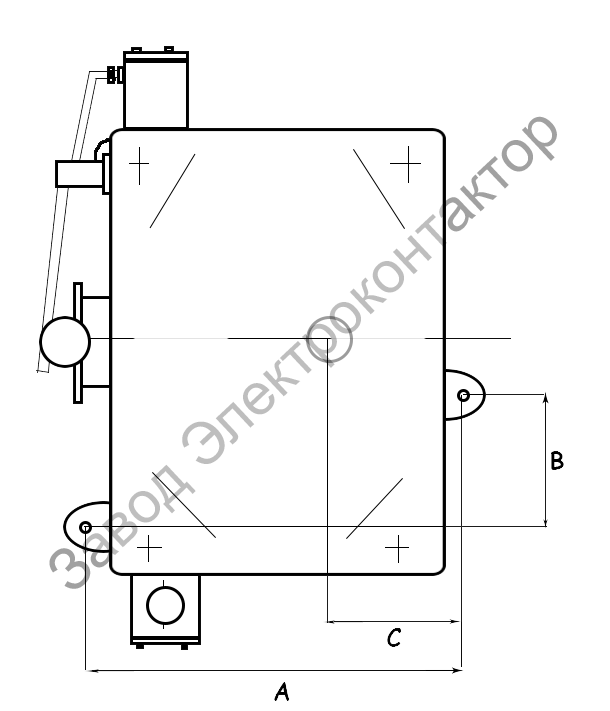

Габаритные размеры
