Выключатели серии А. Техническое описание

Популярная серия автоматических выключателей на токи больших величин (до 630А) серии «А» производится на Заводе «Электроконтактор» и представлена линейками А-3100 и А-3700, имеющими три типа исполнения по числу полюсов (однополюсные, двухполюсные, трехполюсные).

Автоматы серии А предназначены для проведения тока в нормальном режиме и отключения тока при коротком замыкании, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 30-ти в сутки) оперативных включений и отключений электрических цепей.

Данные виды автоматов рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 380В переменного тока частотой 50Гц. Используются для токовой защиты электрического оборудования при токовых перегрузках и коротких замыканиях в электрических цепях.

Расшифровка структуры условных обозначений выключателей А-Х1Х2 Х3 Х4:

  • А - серия выключателя;
  • Х1 - номер серии выключателя (31, 37);
  • Х2 - величина номинального тока выключателя (где "1"-160А, "2"-250А, "3"-400А, "4"-630А);
  • Х3 - исполнение выключателя по числу полюсов;
  • Х4 - климатическое исполнение и категория размещения.

Трехполюсные автоматические выключатели серии А-3144 предназначены для защиты от перегрузок по току электрических цепей.

Номинальные токи срабатывания: 250-600 А.

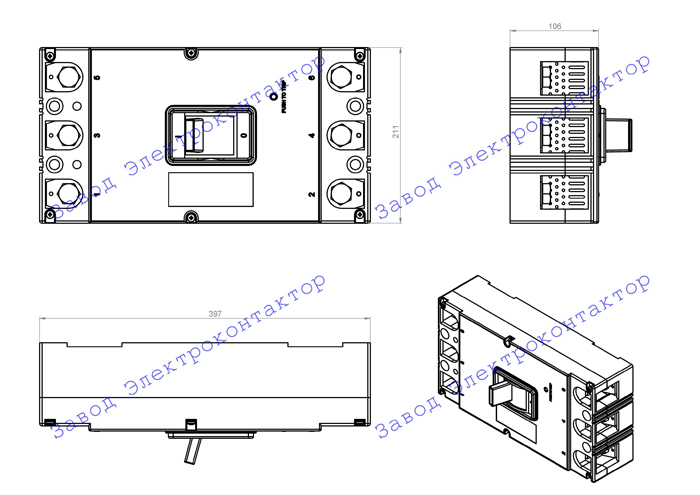

Внешний вид и габаритные размеры выключателя серии А-3144:



Выключатели серии А-3700 (А-3712, А-3716, А-3722, А-3726) предназначены для проведения тока в нормальном режиме, отключения тока при коротких замыканиях и перегрузках, а также для нечастых оперативных включений и отключений электрических цепей.

Внешний вид и габаритные размеры выключателя серии А-3700:

Важно помнить, что эксплуатировать выключатели необходимо по требованиям «Правил технической эксплуатации электроустановок потребителей», а также «Правил техники безопасности при эксплуатации электроустановок потребителей».
